SF6气体抽真空充气装置 【手持直流电阻测试仪】严选材质

SF6气体抽真空充气装置是【天正华意电气设备(莱芜市分公司)tianzh3611-37】的主要产品之一,我公司是家有着8年生产销售经验,是莱芜品牌,是您采购SF6气体抽真空充气装置理想供应商。期待与您携手合作,共创美好未来！联系人:杨经理,地址:平度市平安路2号。

SF6气体抽真空充气装置具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。1.3、外观整个设备布局合理，结构简单且紧凑，整体美观大方，易于操作和维护，油漆附着力为Ⅰ级，颜色为橙红色。二、技术描述2.1、主要部件性能参数序号指标名称及单位TH-7T-15-501电源ACV380（三项五线、相序自动转换）2额定储气压力（20℃）MPa≤43极限真空度Pa≤104装置真空度保持Pa在133 Pa压力保持24h，真空度值上升＜400 Pa5SF6压缩机半封闭谷轮压缩机6压缩机抽气速率m3/h12.2m3/h7真空泵2X-48真空泵抽气速率m3/h15 9回收装置适应入口初压（20℃）MPa0~1.010电气设备回收终压（20℃）MPa≤50 Kpa11回收后气体油份控制μg/g国产油分＜1012装置年漏气率％＜113装置连续无故障运转时间h≥100014累积无故障运转时间h≥500015噪声水平dB(A)整机≤7516理论储液能力KG5017冷冻液化压缩机东贝18冷冻储罐L5019回收后气体水分(PPM/V)PPM/V6020回收后气体油分(PPM/V)PPM/V1021干燥过滤方式真空加热活化再生22充气初压(pa)pa≤13323充气终压(mpa)mpa0.824充气速率（m3/h）m3/h≥525气化方式电加热自动温控26整车型式手推移动式27外形尺寸cm1400×810×135028整机重量kg约60029冷却方式风冷30过滤系统采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体重复利用

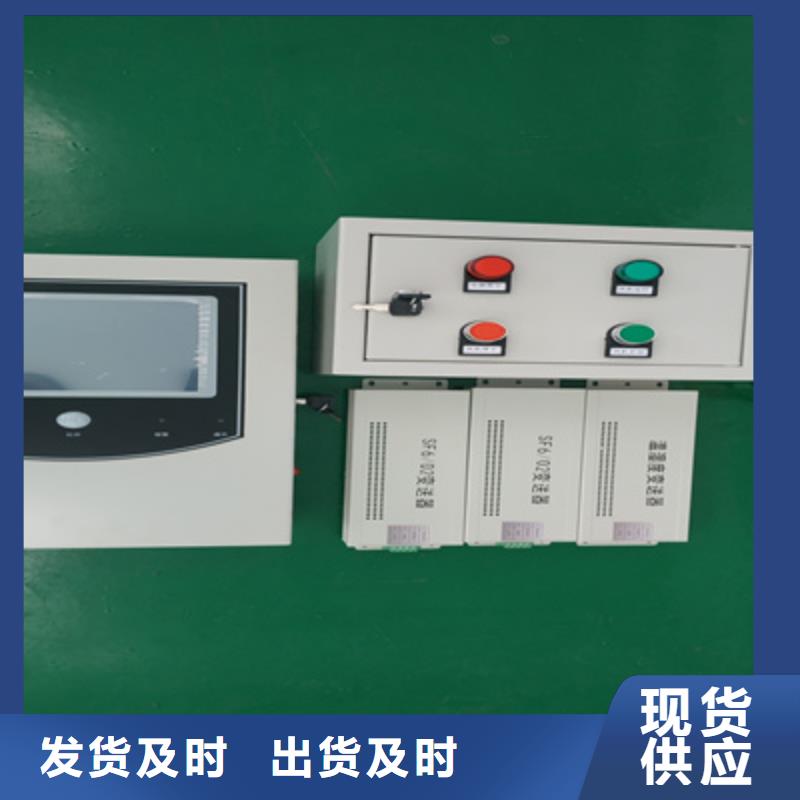

SF6气体抽真空充气装置日 常 维 护 与 常 见 故 障3.1、日常维护须知3.1.1、气体探头在使用过程中应避免大量灰尘、水和化学品的侵入，并定期变送器表面的积灰。3.1.2、主机及探头严禁覆盖、挤压、碰撞，以及不恰当的操作，避免影响系统正常工作，甚至导致损坏！3.1.3、如发现异常情况，现场无法处理，请及时与我公司技术人员联系。3.2、常见故障排除请参照以下办法，依次进行故障排除：3.2.1系统主机无任何显示1．检查是否有电源输入；2．检查主机右侧边的电源开关是否打开；3．打开主机接线盒，检查电源输入插座是否紧固；4．如果进行以上检查均没有发现问题，请立即与我们的技术人员联系。3.2.2主机显示混乱或部分无显示1．按异常时显示的采集器信号端是否正常；2．检查风控接线插头是否紧固；3．关闭主机电源，等待1分钟重新启动，如还有问题，请立即与我们的技术人员联系。注意：主机正常情况下，请勿擅自调动，如发现异常问题，请与我们技术部联系！4、接线图4.1、主机接线图（版本VER:XA29C61）第1组凤凰端子定义1、2：220V电源输入； 3、4：接地； 5、6：220V电源输出；7、8：无源警灯输出节点； 9、10：12V警灯输出节点（9：＋，10：-）；11、12：故障报警输出节点（正常：闭合，故障：断开）； 13、14：泄漏报警输出节点（正常：断开，故障：闭合）；15、16：温度报警输出节点（正常：断开，故障：闭合）；17、18：湿度报警输出节点（正常：断开，故障：闭合）；第2组凤凰端子定义1、2:12V电源输出（1：12V正，2：12V负）；3、4/5、6：外部红外节点输入节点（常闭，不使用时需短接）； 5、7/8、9：外部红外节点输入节点（常开）；11、12：24V电源输出（11：24V正，12：24V负）；13、14：外部MODBUS输出； 15、16：内部MODBUS输出；4.2、变送器模块接线定义两芯接电源，1为电源正，二为电源负，三芯接通信，1为RS485A，3为RS485B。4.3、风机控制器接线定义（风机控制器接线图）N、L：220V电源输入，D为接地A、B：为主机内部通信接入点ABC和CBA为无源触电（内部为交流接触器），接入时A-A、B-B、C-C必须一一对应。

SF6气体抽真空充气装置开启冷冻压缩机吸入氟里昂，注意此时应控制氟里昂钢瓶阀门开启度，避免流量过大使压缩机积液。充注过程中注意氟里昂钢瓶重量变化，达到充注量后即可停止充注。关闭氟里昂钢瓶阀门、截止阀，恢复正常工作状态。如果制冷剂过量，应从储液排气口放出R22。6.4、净化、干燥系统6.4.1油分离器装置中有两只油分离器，安装在SF6压缩机出口。6.4.2干燥过滤器干燥过滤器应定期再生处理或更换分子筛，若长期停机或发现SF6气体含水量超过标准，应在使用前进行再生处理。6.5、仪表本装置主要仪表有压力表、真空计，用户应根据仪表计量规定，定期进行校验。真空计在需观察时打开电阻真空计开关，内置电磁阀指示灯亮，观察完毕关闭电阻真空计开关。七、常见故障和方法下面分电器、真空泵、压缩机、冷冻系统、净化干燥系统、仪表、系统等几个方面列出了SF6回收装置不能正常工作可能遇到的故障。请注意：调换任何部件，必须首先切断回收装置总电源。7.1、电器序号故障可能的原因处理方法1SF6回收装置连接后，推上电源后15秒内指示灯5XD不亮相序不正确继电器2 JXW缺陷指示灯缺陷转动拨动开关到1或2检查继电器2 JXW检查指示灯5XD2真空泵运行，指示灯1XD不亮指示灯缺陷检查指示灯1XD3SF6压缩机运行，指示灯2XD不亮指示灯缺陷检查指示灯2XD4冷冻机运行，指示灯3XD不亮指示灯缺陷检查指示灯3XD5电加热工作，指示灯4XD不亮指示灯缺陷检查指示灯5XD6真空泵电机不转小型断路器不工作电动机过载电动机缺陷接触器缺陷检查断路器1DL检查热继电器1RJ检查真空泵电机检查线圈1C和触点7SF6压缩机电机不转断路器熔断电动机过载接触器缺陷电动机缺陷检查断路器2DL检查热继电器2RJ检查线圈2C和触点检查电动机8冷冻压缩机不转断路器熔断电动机过载接触器缺陷电动机缺陷刚通电或停机时间少于3分钟检查断路器3DL检查热继电器3RJ检查线圈3C和触点检查电动机请稍候9冷冻压缩机转，
